1. ¿Qué es Insignia VFR?
Insignia VFR es una aplicación para la consulta de información de interés para la navegación en vuelo visual, e información de carácter permanente y temporal sobre aeródromos públicos y restringidos abiertos al vuelo VFR.
Permite difundir información aeronáutica y avisos a los pilotos VFR sobre las operaciones, servicios e instalaciones en los aeródromos de uso restringido.
A través de Insignia VFR, se puede acceder a la siguiente información:
- Capas de información aeronáutica: Visualización de distintas capas que muestran aerovías, zonas controladas, restricciones de vuelo, áreas peligrosas y otras capas de interés para la navegación en vuelo visual.
-
Avisos:
- NOTAM: Avisos y actualizaciones en tiempo real sobre cambios o restricciones temporales en el espacio aéreo, cruciales para la seguridad y eficiencia de las operaciones de vuelo.
- Flash: Avisos de interés a los pilotos VFR sobre las operaciones, servicios e instalaciones en los aeródromos de uso restringido.*
- Guía VFR ESPAÑA: contiene las normas más importantes para los vuelos VFR, así como las operaciones visuales y las cartas de aeródromo para los aeródromos seleccionados.
* ENAIRE declina cualquier responsabilidad acerca del contenido de los Flash proporcionados por los gestores de los aeródromos restringidos, sobre los cuales no tiene control alguno.
2. Cómo usar la aplicación Insignia VFR

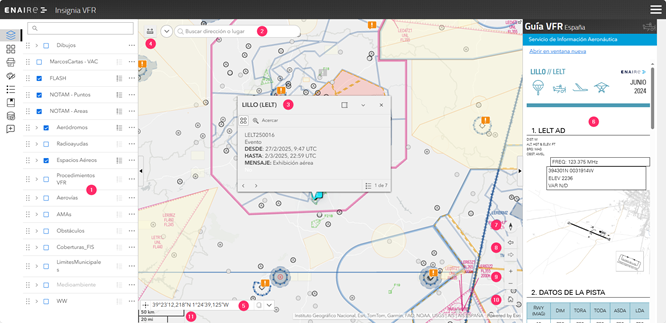

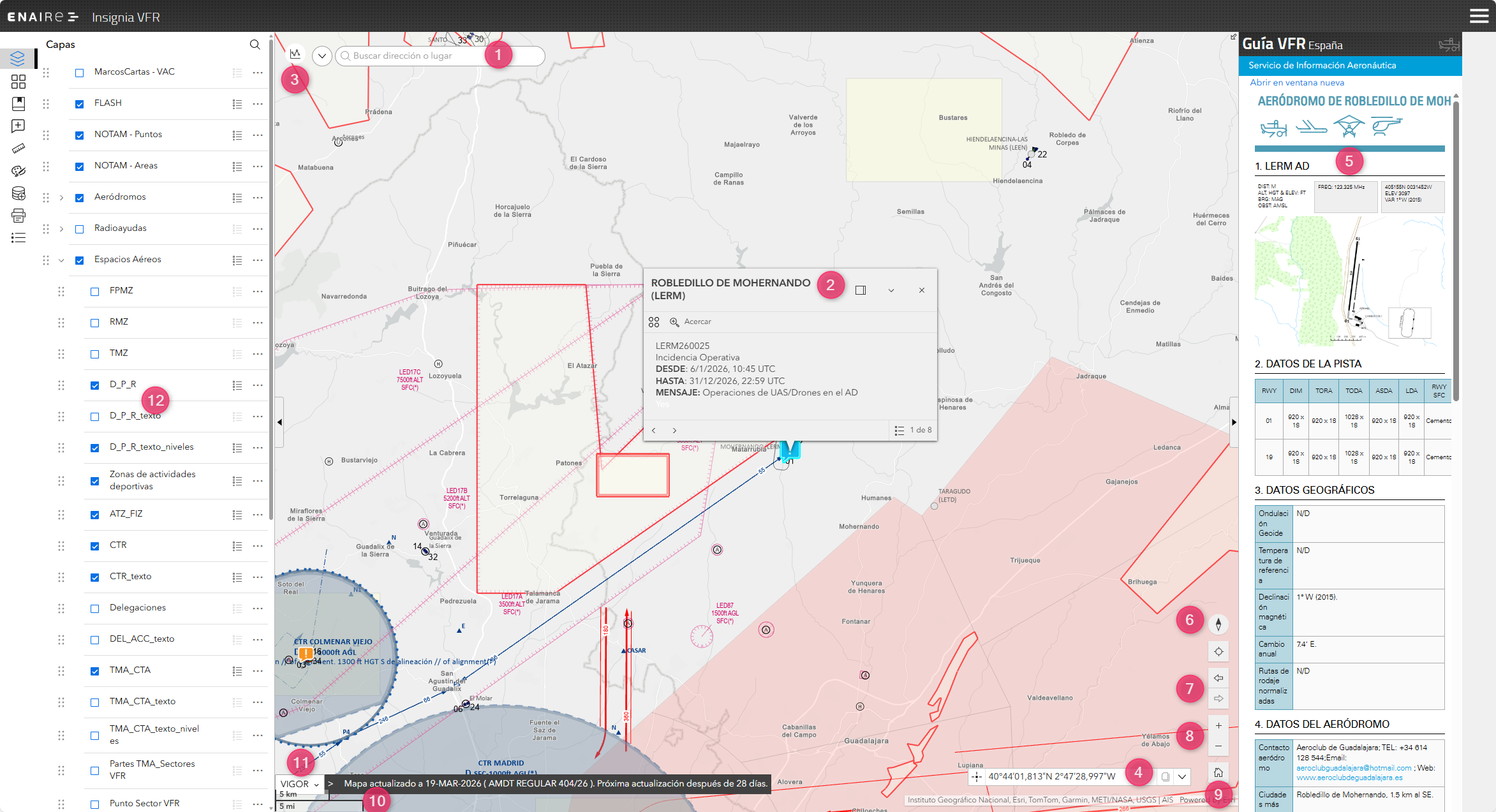

El visor de Insignia VFR le ofrece varias funcionalidades para crear sus propios mapas y consultar la información disponible en la aplicación.
Seleccione uno de los vínculos siguientes para obtener más información.
- Buscar
- Ventana de información
- Perfil de elevación
- Cuadro de coordenadas
- Guía VFR (Panel de navegación derecho)
- Brújula
- Botones Extensión navegar
- Botones control deslizante de zoom
- Botón de inicio
- Barra de Escala
- Selector publicación VIGOR/AIRAC
- Panel de Navegación izquierdo
- Otras funciones
2.1. Buscar
El cuadro de BÚSQUEDA permite buscar ubicaciones o entidades en el mapa, mediante nombres, direcciones o coordenadas.
Al buscar por entidades, este buscador localiza entidades correspondientes a las siguientes capas de información:
- AERÓDROMOS
- D_P_R
- Aerovías
- TMA
- ATZ
- CTR
- Radioayudas
En el caso de búsqueda por coordenadas, se puede hacer uso de las notaciones de coordenadas geográficas WGS84:
| Notación | Ejemplo |
|---|---|
| DD (Grados decimales) | 38.5N 6.51W |
| DDM (Grados y minutos decimales) | 3835.23 N 631.95 W |
| DMS (Grados, minutos y segundos) | 383505.624 N 63157.349 W |
2.2. Ventana de información

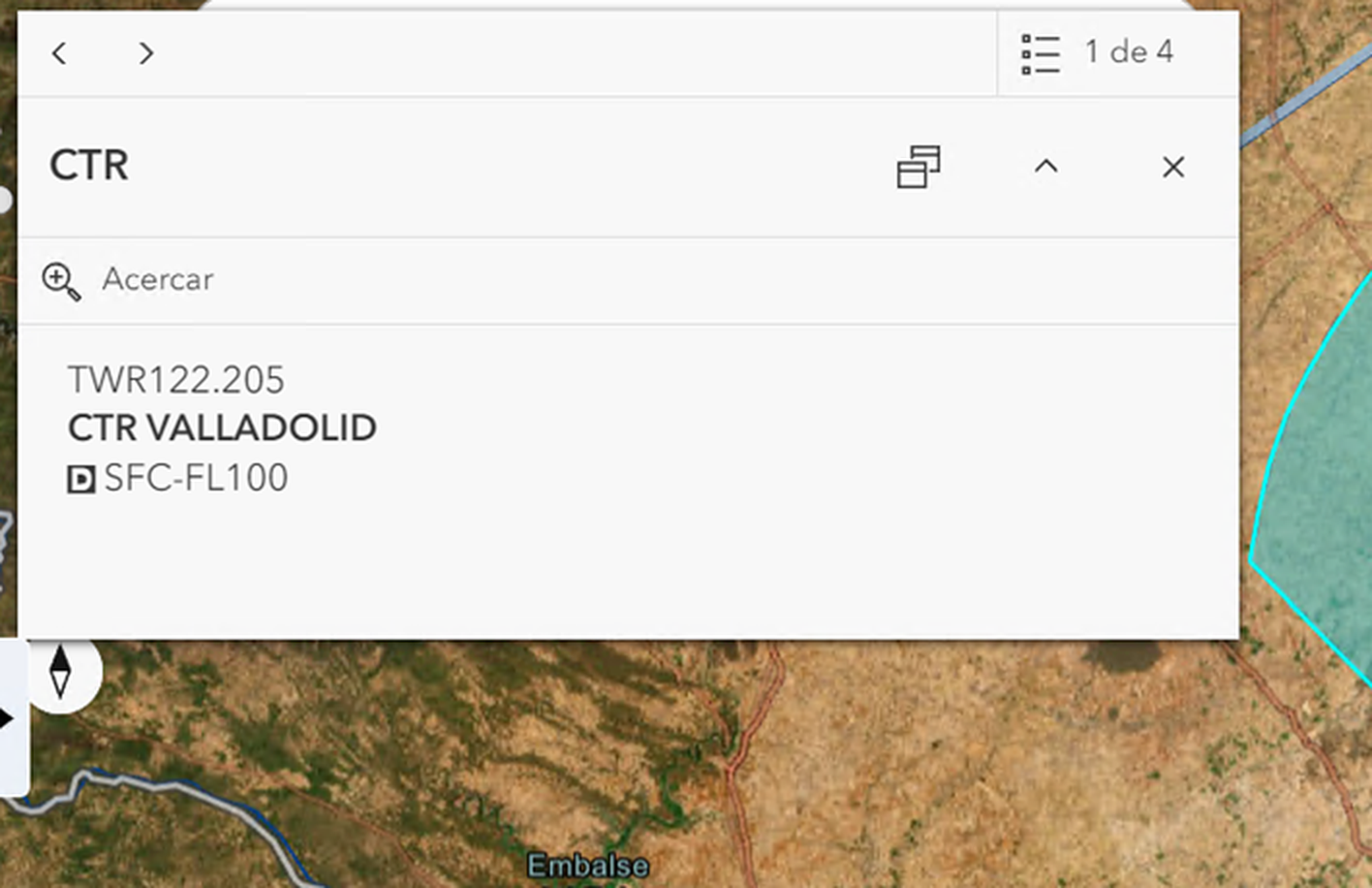

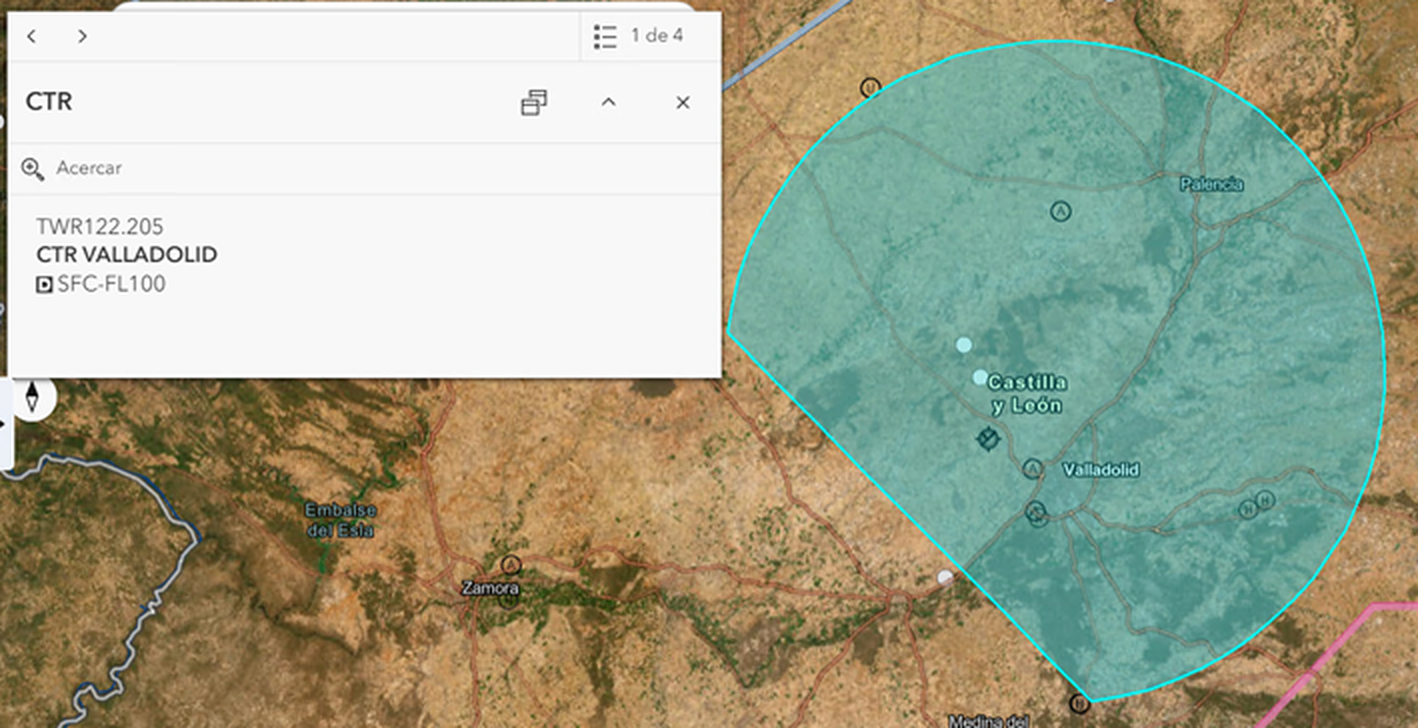

La ventana de información es una ventana emergente que aparece al hacer clic en un punto del mapa, y proporciona los datos disponibles sobre cada uno de los elementos de información del mapa (espacios aéreos, avisos, etc.) presentes en ese punto.
Para visualizar la información de un elemento, es necesario que la capa a la que pertenece ese elemento esté activada en el listado de capas.

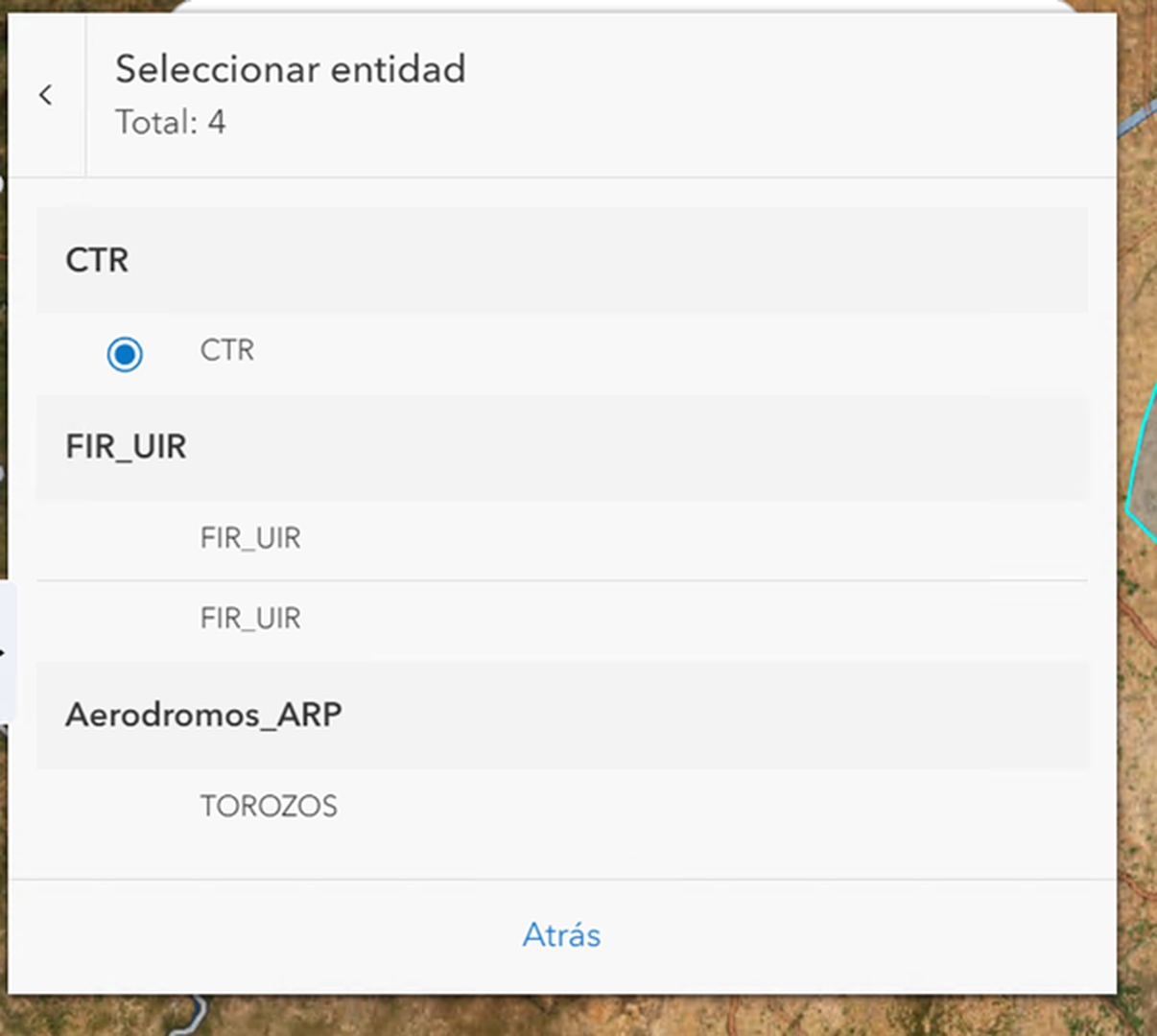

Cuando en el punto seleccionado hay más de un elemento, la ventana de información muestra inicialmente la información del primero de los elementos (siguiendo el orden de la lista de capas). Para visualizar la información del resto de elementos, basta con desplazarse al siguiente elemento mediante las flechas de desplazamiento que hay en la esquina inferior izquierda de la ventana.
El elemento que se muestra en el cuadro estará iluminado en el mapa en color azul:
También se puede navegar por la lista de elementos seleccionados por capa mediante el botón
Se puede desplazar la ventana de información a la derecha del mapa haciendo clic en el botón
.
2.3. Perfil del terreno
El widget Perfil del terreno genera y muestra un perfil de elevación a partir de una ruta creada dibujando líneas de uno o varios segmentos en el mapa.
Para crear un perfil de elevación:
-
Haga clic en el botón Perfil del terreno
en la esquina superior izquierda del mapa.
- Haga clic en el botón Dibujar que aparece en la ventana emergente para iniciar el dibujo.
- Dibuje la línea o polilínea en el mapa que va a definir la ruta de la cual se va a generar el perfil.
- Para finalizar el dibujo, haga doble clic en el último punto.
Una vez generado el perfil de elevación, desde el menú de botones en la misma ventana, se pueden realizar las siguientes acciones:
-
Visualizar estadísticas del perfil.
-
Invertir la dirección del perfil.
-
Exportar el perfil (a un archivo CSV).
-
Configurar las unidades de altura y distancia del perfil.
2.4. Cuadro de coordenadas
El cuadro de coordenadas muestra las coordenadas de latitud y longitud dinámicamente al mover el puntero del ratón sobre el mapa.
Para dispositivos móviles, el widget sólo muestra las coordenadas del centro del mapa.
Para obtener las coordenadas de un punto específico del mapa, haga clic en
y a continuación en el punto del mapa del que desea obtener las coordenadas. Una vez fijadas las coordenadas, mediante el botón
es posible copiarlas al portapapeles.
Haga clic en la flecha del cuadro de coordenadas
para seleccionar entre las notaciones de coordenadas geográficas WGS84 disponibles:
| Notación | Ejemplo |
|---|---|
| DD (Grados decimales) | 38.5N 6.51W |
| DMS (Grados, minutos y segundos) | 383505.624 N 63157.349 W |

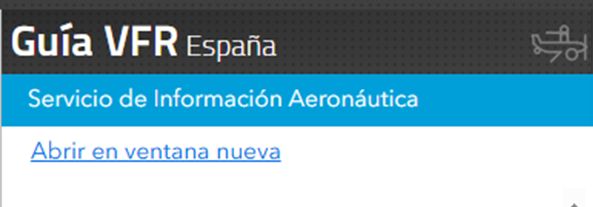

2.5. Guía VFR (Panel de navegación derecho)

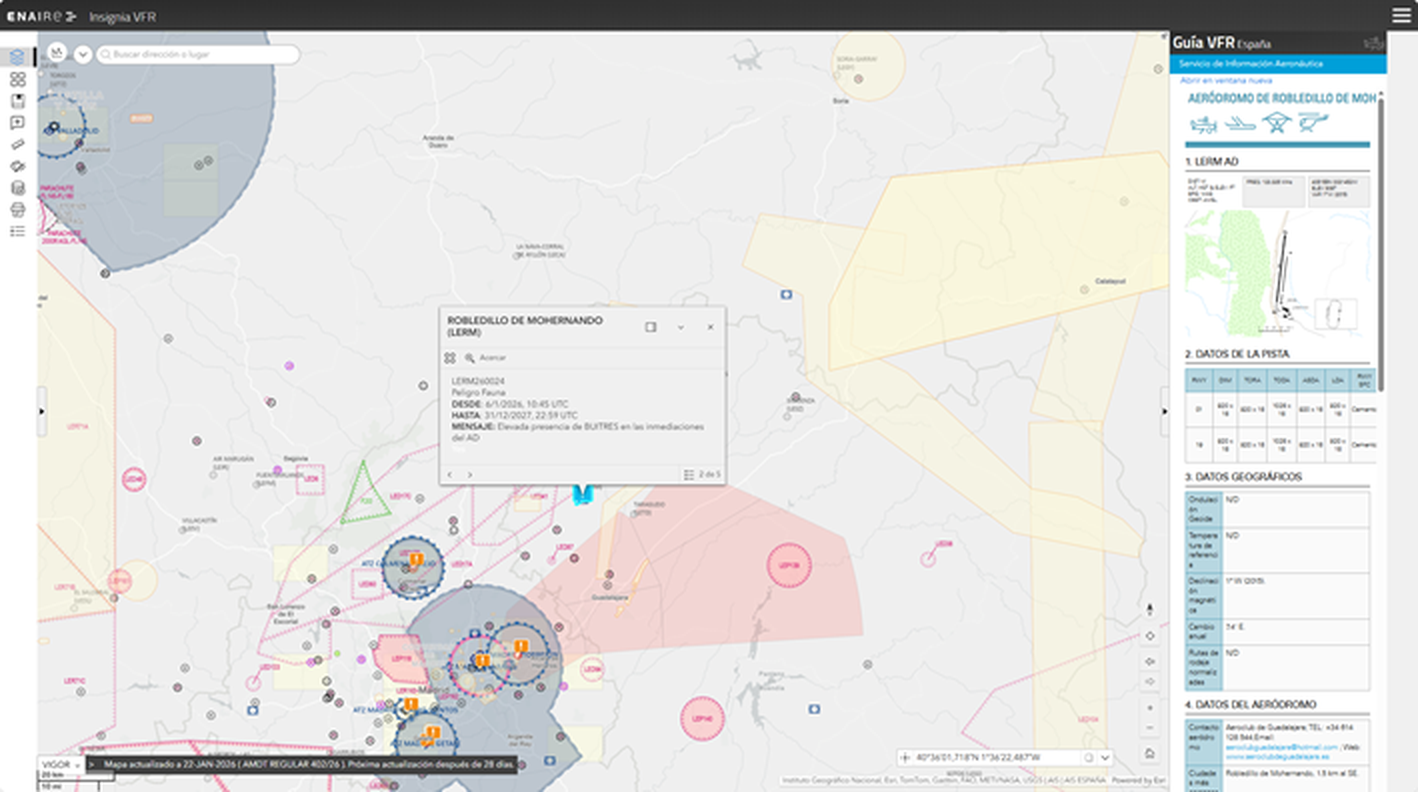

El panel derecho es un visor que muestra el contenido de la Guía VFR, web de ENAIRE con información sobre las normas más importantes para los vuelos VFR, así como información sobre aeródromos públicos y restringidos abiertos al vuelo VFR en España.
Para
extender o contraer el panel de la Guía VFR, haga clic en la flecha
situada en la parte central del borde izquierdo del panel.

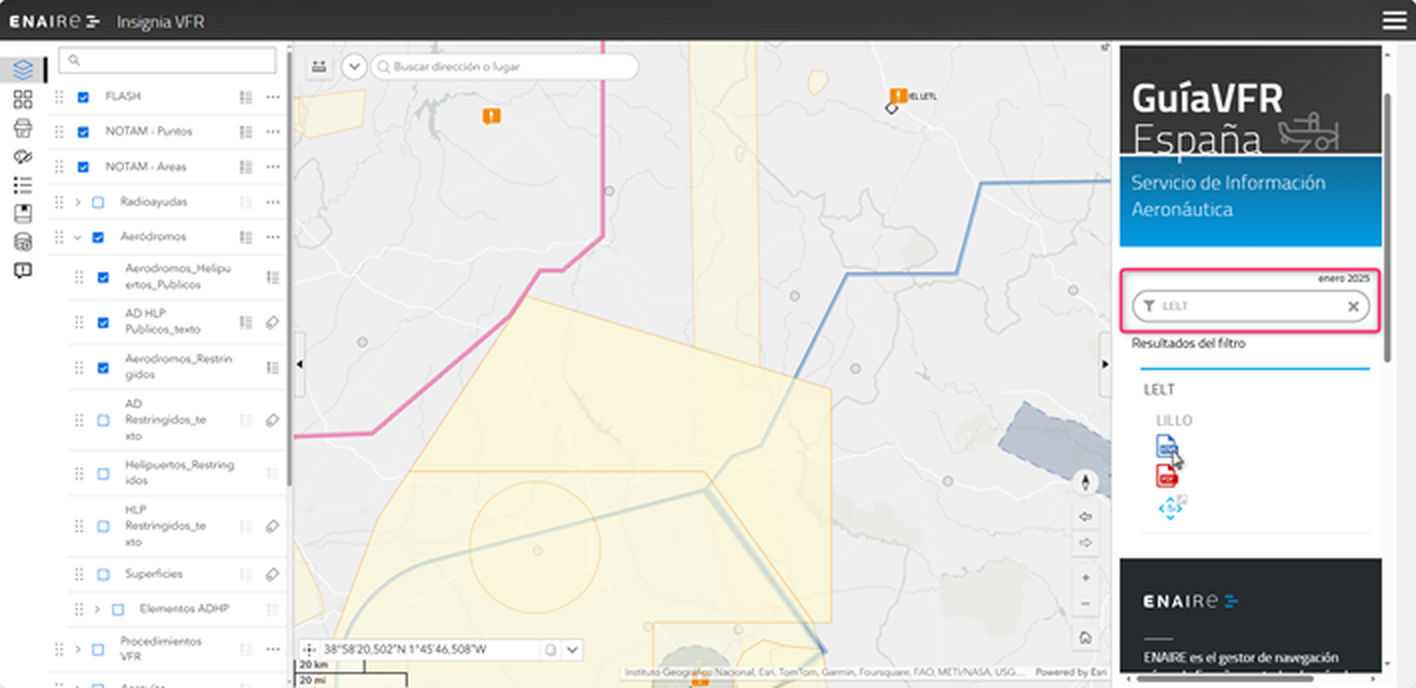

Al hacer clic en un aeródromo restringido sobre el mapa, se abre automáticamente el panel actualizado mostrando la información contenida en la guía sobre el aeródromo seleccionado (siempre que dicho aeródromo tenga información disponible en la Guía VFR).
Para ver la información a pantalla completa, haga clic en el enlace Abrir en ventana nueva situado en la parte superior del panel:
Esta información también se puede encontrar mediante el cuadro de búsqueda que aparece en la parte superior, si se introduce el nombre del aeródromo o el indicador de lugar.
2.6. Brújula
Haga clic en el botón Brújula para reorientar el mapa hacia el norte en caso de haber modificado la orientación, o bien pulse la tecla N del teclado.
2.7. Botón de inicio
El Botón de inicio devuelve el mapa a la extensión de mapa inicial.
2.8. Botones Extensión navegar
Haga clic en las flechas para cambiar el mapa a la extensión anterior o a la siguiente.
2.9. Botones control deslizante de zoom
Haga clic en + del control deslizante de zoom para acercar el mapa y en - para alejar el mapa.
Otras formas de ajustar el zoom:
- Con el ratón: girando la rueda adelante/atrás.
- En el móvil: se amplía o reduce el zoom al expandir o contraer la imagen con los dedos en la pantalla táctil.
2.10. Barra de Escala
La Barra de escala se muestra en la esquina inferior izquierda de la aplicación, bajo el cuadro de coordenadas. Se actualiza de forma dinámica cuando la escala del mapa cambia. Muestra las unidades en el Sistema Métrico Decimal.
2.11. Selector publicación VIGOR/AIRAC
Este widget permite seleccionar el tipo de información aeronáutica que se muestra en el mapa. Dispone de las siguientes opciones:
- VIGOR: Muestra la información aeronáutica correspondiente al ciclo AIRAC actualmente en vigor. Esta es la información oficial operativa en la fecha actual, adecuada para la planificación y ejecución de operaciones.
- AIRAC: Muestra la información aeronáutica correspondiente al ciclo AIRAC vigente en cuanto a publicación, pero que todavía no ha entrado en vigor. Esta información corresponde a los próximos ciclos del AIP y se proporciona con fines de consulta y planificación anticipada.
Para más información sobre el sistema AIRAC, puede consultarse el AIP, sección GEN 3.1, apartado 4 “Sistema AIRAC”.
2.13. Otras funciones
- Cambiar la orientación del mapa.
Para cambiar la orientación del mapa, mantenga pulsado el botón derecho del ratón y mueva el ratón por la pantalla con un movimiento circular.
- Seleccionar extensión del mapa mediante una ventana
Para seleccionar una extensión del zoom determinada mediante la creación de una ventana, mantenga pulsada la tecla Mayúscula y con el ratón haga clic en 2 puntos del mapa. El primer punto será la esquina inferior izquierda de la ventana y el segundo la esquina superior derecha.
Automáticamente se ajustará la extensión del mapa a la ventana creada.

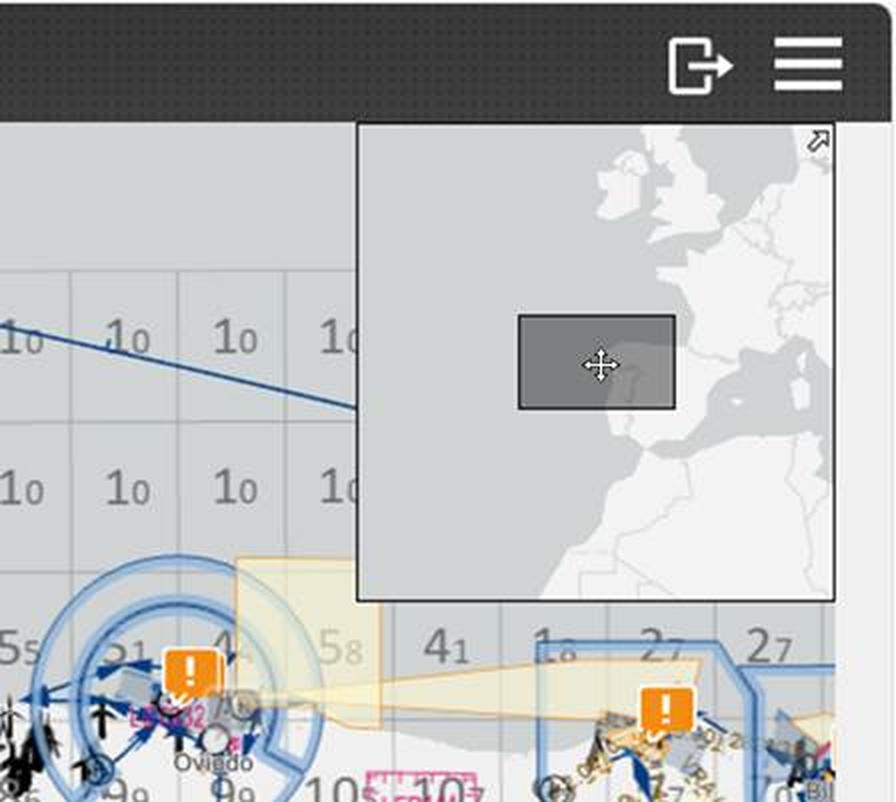

- Mapa de vista general
Haga clic en la flecha de expansión
en la esquina superior derecha del visor para abrir el mapa de vista general.
Representa la extensión del mapa actual como un rectángulo gris en el contexto de un área más grande. Mediante este mapa es posible acceder de forma rápida a áreas de interés lejanas.
Para desplazar la extensión del mapa a otra área de interés, arrastre el rectángulo gris por el mapa de vista general.
2.12. Panel de Navegación izquierdo
A continuación, se muestran las diversas funcionalidades principales que contiene la pantalla del visor. Esta es la presentación inicial para la visualización de Insignia VFR:
En la pestaña de la izquierda, se encuentran las principales herramientas de visualización y edición del visor Insignia VFR, éstas son:
2.12.1. Capas

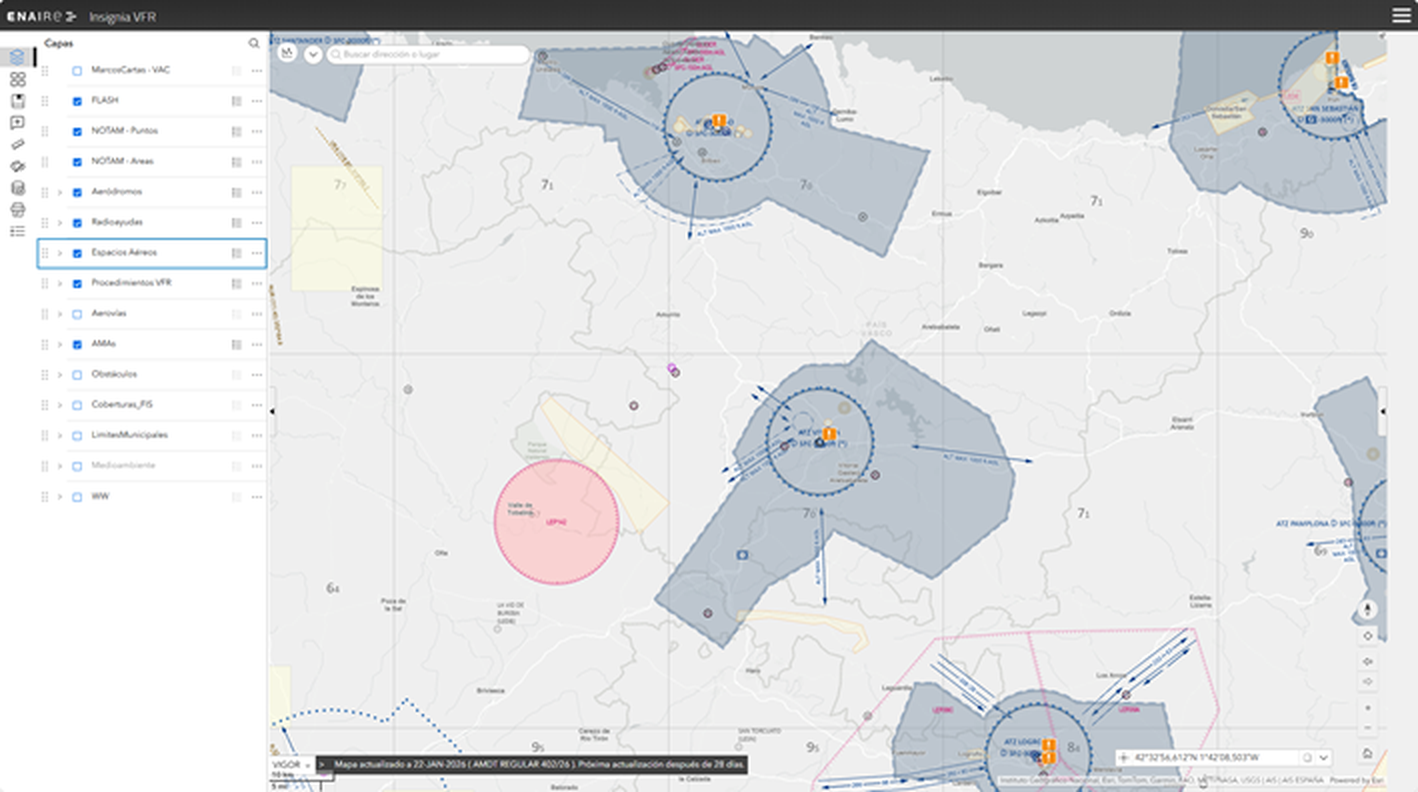

Esta herramienta proporciona la lista de las capas de información publicadas en la aplicación. Para configurar un mapa personalizado y facilitar la visualización de la información, el usuario puede seleccionar las capas de información visibles en el mapa.
Las capas están organizadas jerárquicamente en 2 niveles. Las capas del primer nivel aparecen en forma de lista, y para cada una de ellas se puede acceder a sus subcapas (segundo nivel)
haciendo clic en el botón de expandir situado a la izquierda del nombre de la capa
.
-
Activar/Desactivar capas:
Se puede activar y desactivar la visibilidad de cada capa y subcapa mediante la casilla de verificación situada a su izquierda.
-
Mover capa hacia arriba/abajo:
Arrastrando el icono
con el ratón hacia arriba o hacia abajo, se mueve la capa un nivel hacia arriba o hacia abajo en la lista para cambiar el
orden de capas en la aplicación.
Al cerrar la aplicación, el orden de las capas no se conserva.
-

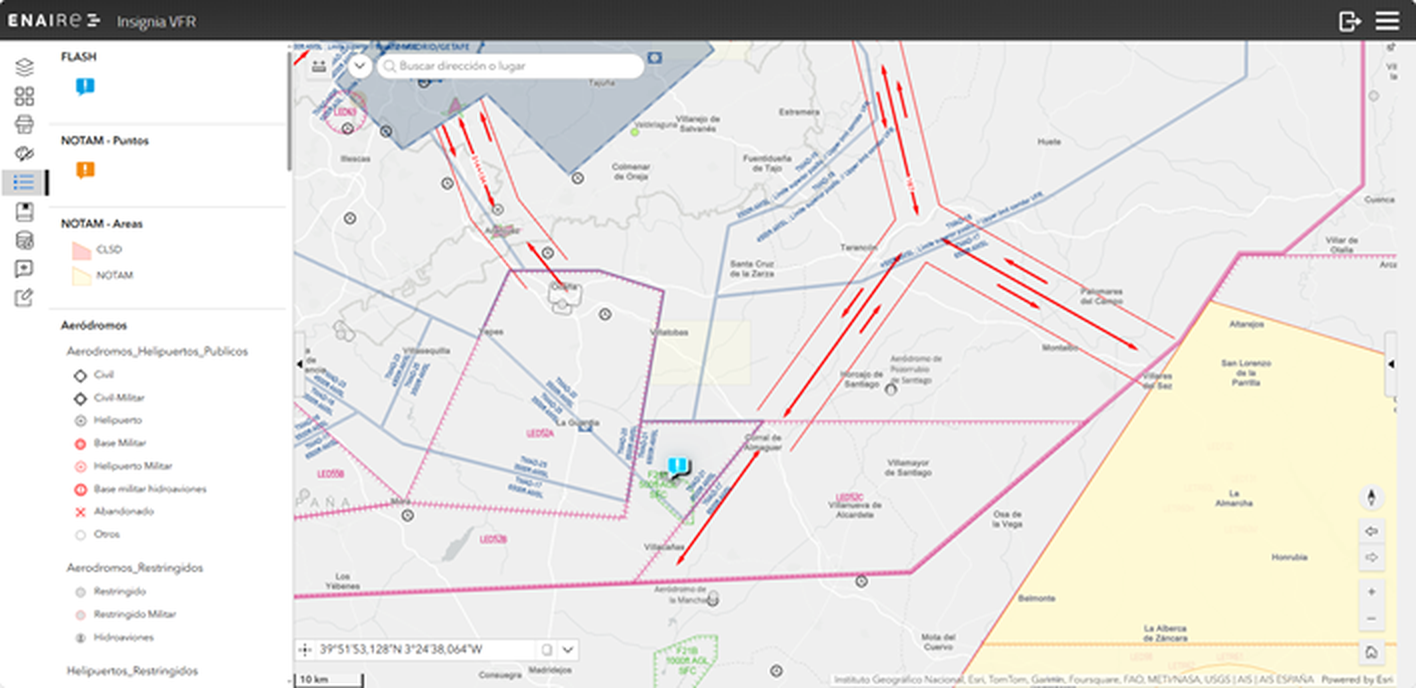

Leyenda:
Haga clic en el icono
a la derecha del nombre de la capa para mostrar la simbología de los elementos de la capa.
-
Haga clic en la fila de puntos
(a la derecha de la
capa) para mostrar el menú con las siguientes opciones:
- Transparencia: permite aumentar o disminuir la transparencia de la capa.
- Habilitar/Eliminar ventana emergente: habilita o deshabilita la aparición de información sobre entidades de la capa en la ventana emergente de información.
- Exportar: permite exportar las entidades de la capa a un archivo. Los formatos de archivo de salida disponibles son: JSON, CSV y GeoJSON.

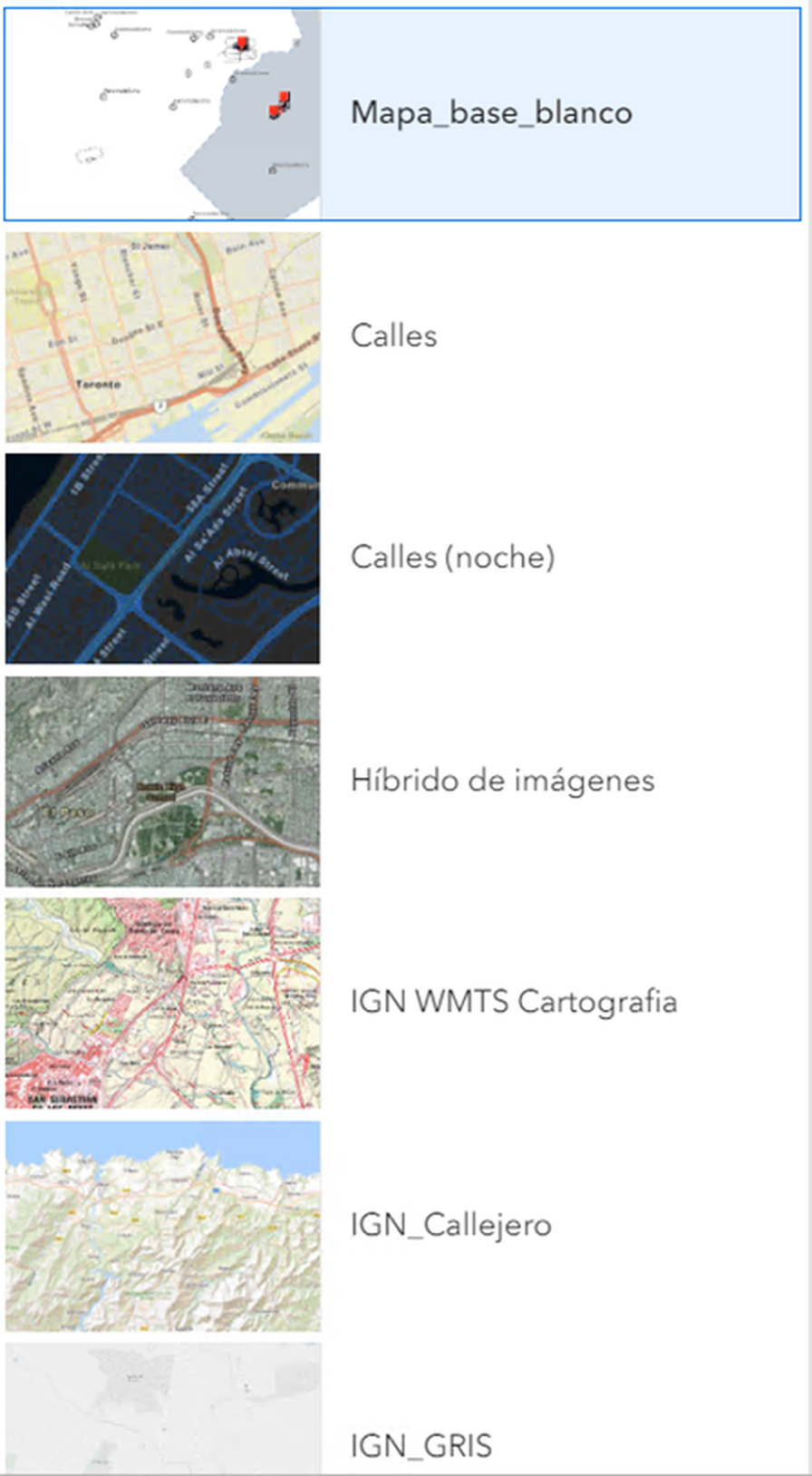

2.12.2. Mapas base
La galería de mapas base permite seleccionar un mapa de los presentes en la galería como mapa base de fondo de la aplicación.
2.12.3. Marcadores
La herramienta Marcadores almacena vistas predefinidas del mapa, de manera que el usuario pueda posicionar el mapa en una zona concreta de una manera directa y fácil sin tener que desplazarse mediante pantalla táctil o ratón.
Cada marcador almacena la extensión del mapa y la visibilidad de cada capa en el momento en que se guarda. Se recomienda el uso de los marcadores siempre que se desee visualizar con frecuencia un área específica del mapa con unas capas determinadas.

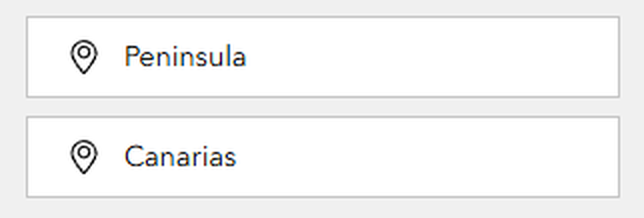

Hay 2 marcadores predefinidos por la aplicación:
Para crear un marcador nuevo, siga los siguientes pasos:
- Haga clic en el botón Marcadores para abrir el panel de Marcadores.
- Haga clic en el botón + para agregar un nuevo Marcador. Automáticamente aparecerá el marcador en el panel, que habrá almacenado el área del mapa y las capas activadas en el momento de agregar el marcador.
- Si lo desea modifique el nombre del marcador, posicionando el cursor encima del texto del marcador e introduciendo el nuevo nombre.
Puede eliminar los marcadores que ya no necesita con el botón
situado en el lado derecho de cada marcador.
Importante: Los marcadores se almacenan en la memoria caché de su navegador web, por lo que si ésta se borra, se eliminarán los marcadores.
2.12.4. Flash-NOTAM
Flash-NOTAM permite filtrar los avisos Flash y NOTAM de manera que el usuario pueda seleccionar y visualizar en el mapa únicamente aquellos que cumplan con el criterio que ha establecido. Presenta además un listado con el resultado del filtro.
Active la casilla Buscar sólo en extensión del mapa para reducir la lista de resultados del filtro de Flash y NOTAM a únicamente aquellos que aparecen en el mapa en pantalla (además de cumplir la condición del filtro). En caso de no activar esta casilla, los resultados incluirán todos los Flash y NOTAM del territorio nacional que cumplan la condición del filtro.
Active la casilla Búsqueda dinámica si tiene activado 'Buscar sólo en extensión de mapa' y desea que a medida que cambia el área del mapa en pantalla se actualice automáticamente el listado de resultados. (Nota: Esta opción está desactivada por defecto ya que puede ralentizar la carga de elementos en el mapa).

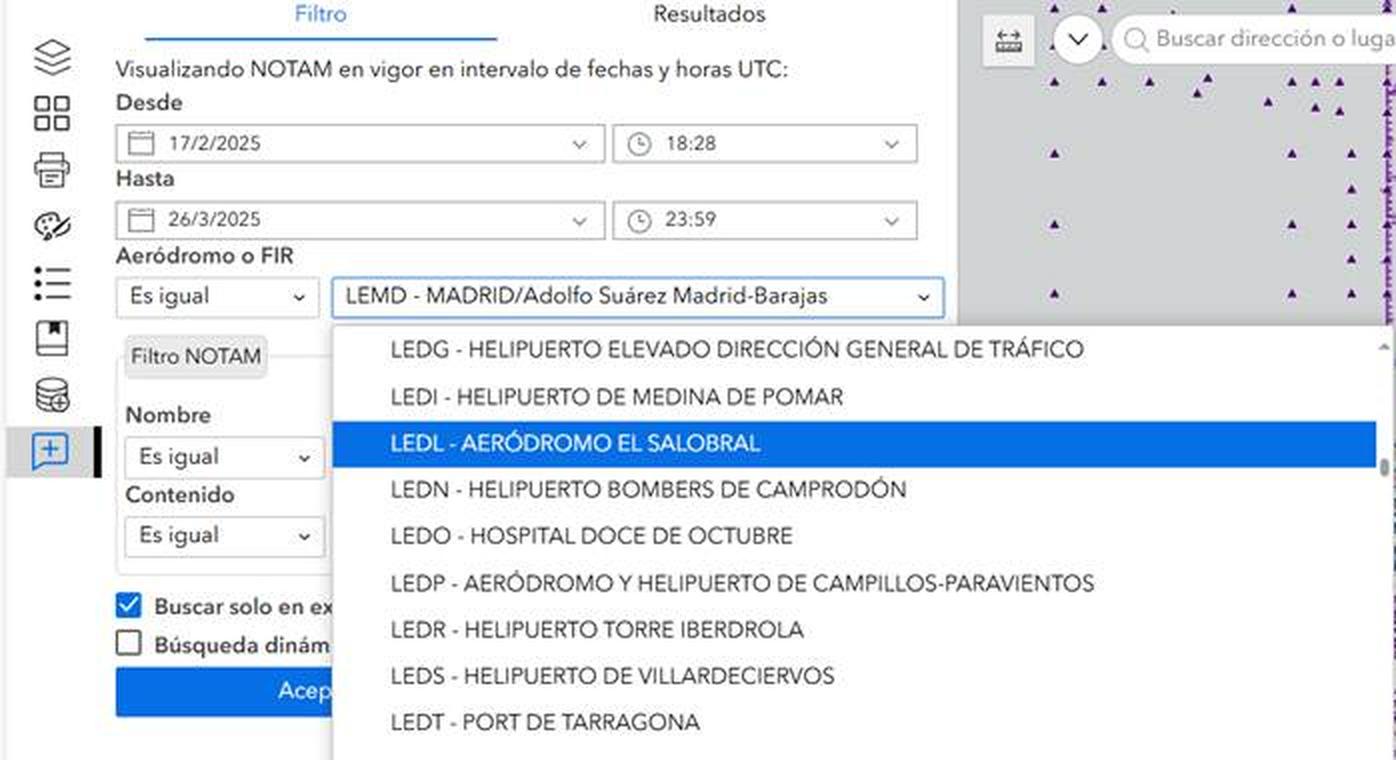

Cómo filtrar Flash y NOTAM:
Los avisos Flash y NOTAM se pueden filtrar:

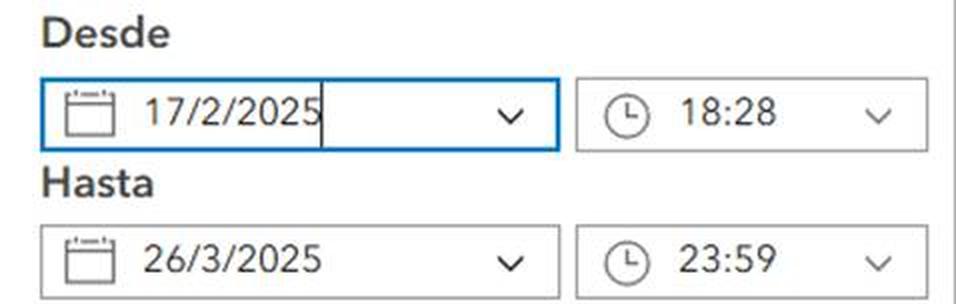

- Por rango de fechas: Introduciendo las fechas inicial y final del periodo en los campos 'Desde' y 'Hasta' en horario UTC:
El rango de fecha y hora que aparece por defecto se inicia en el momento presente y finaliza al acabar el día a las 12:59h. De esta manera, si se acepta el filtro sin modificar estos datos, se visualizarán los Flash y NOTAM vigentes en ese rango.

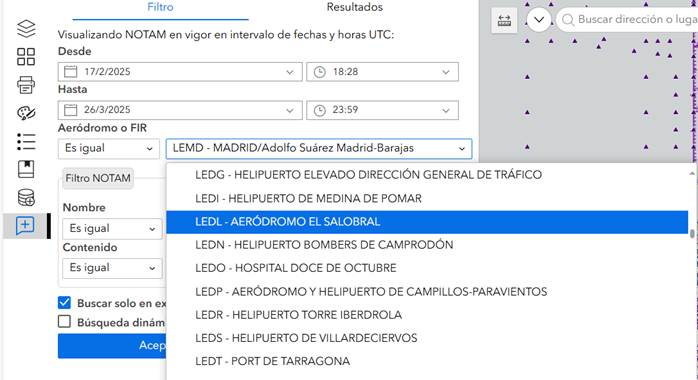

- Por Aeródromo o FIR. Seleccionar un aeródromo de la lista desplegable. Los aeródromos en la lista aparecen ordenados por indicador de lugar OACI.
Adicionalmente, los NOTAM se pueden filtrar por:
- Número (concatenación de serie, número y año del NOTAM).
- Contenido (campo E).

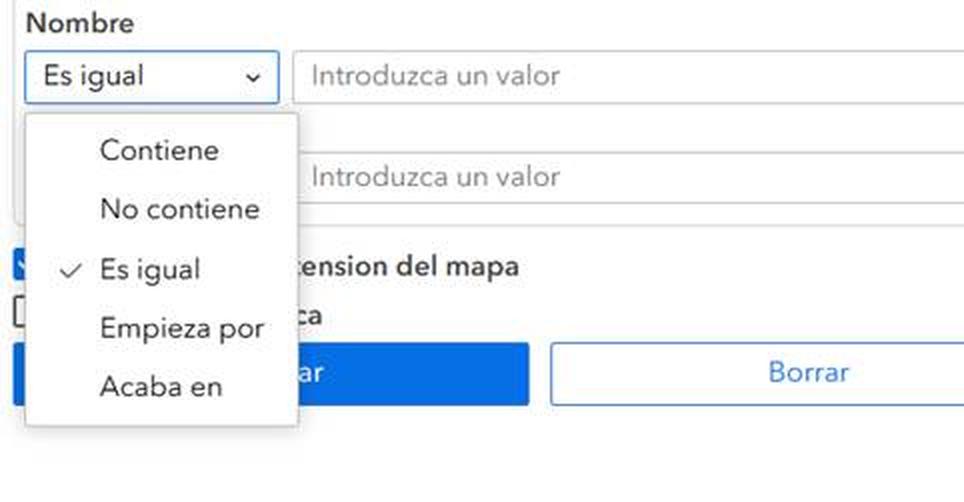

Se puede escoger entre los operadores 'Contiene', 'No contiene', 'Es igual', 'Empieza por' y 'Acaba en' para ajustar el criterio de búsqueda.
Ejemplos de búsqueda:
- Número 'Empieza por' A se obtienen los NOTAM de la serie A.
- Número 'No contiene' R se obtienen los NOTAM publicados excepto los de la serie R.
- Número 'contiene' /24 se obtienen los NOTAM activos publicados en 2024.
- Contenido 'contiene' PJE se obtienen los NOTAM que se refieran a saltos en paracaídas.
- Aeródromo 'contiene' LEMD se obtienen los NOTAM publicados para el aeródromo Adolfo Suárez Madrid-Barajas.
2.12.5. Medir
El widget Medición permite medir la longitud y azimut de una línea o polilínea y el área y el perímetro de un polígono.
Cómo realizar una medida:

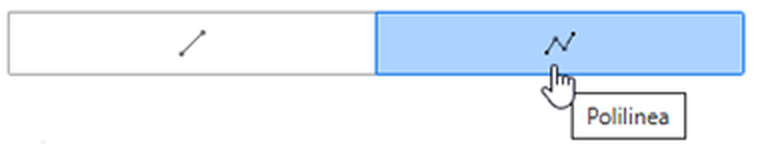

- Seleccione el tipo de geometría dependiendo de si lo que desea medir es una línea o un polígono.
- Seleccione la unidad de medida en el cuadro desplegable (por defecto: metros).
- Seleccione la simbología con la que desea representar la medida en el mapa (por defecto: línea o polígono gris).
- Haga click en el botón Medir y a continuación dibuje la geometría haciendo clic en los puntos que van a definir las líneas o áreas a medir en el mapa.
- Haga doble clic en el último punto para terminar de dibujar la geometría.
En caso de haber cometido un error en la medida o desear realizar una nueva, puede reiniciar el dibujo haciendo clic en el botón Borrar.

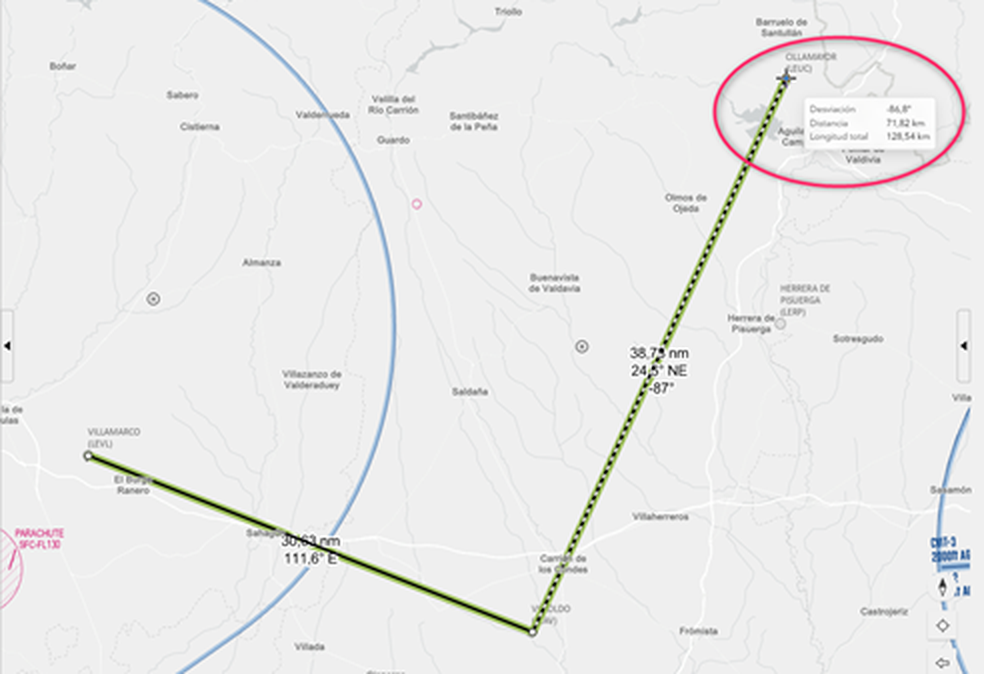

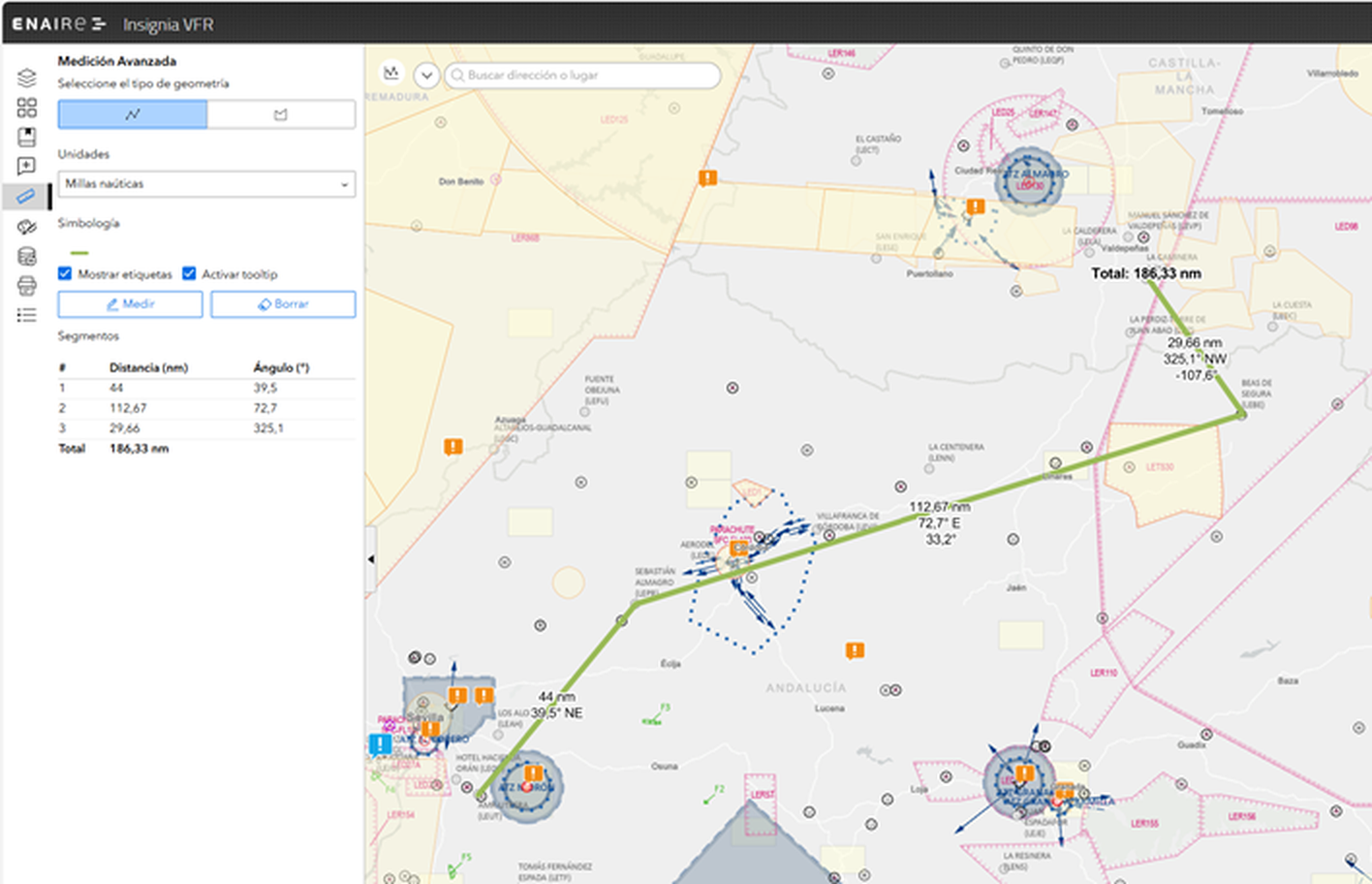

Una vez dibujada la geometría, si es de tipo polilínea, en el panel de medida (izquierda) se muestra una lista con la longitud y el ángulo para cada tramo dibujado, además de la longitud total con la suma de las longitudes de todos los tramos.
En el caso de haber seleccionado una geometría tipo polígono, se muestra una lista con la longitud para cada tramo que forma el polígono y el área y el perímetro del polígono.
Opciones adidionales para la medida:
- Mostrar etiquetas: Muestra en el mapa la longitud y el azimut en cada tramo.
- Activar tooltip: Mientras se está dibujando, muestra al lado del puntero del ratón las medidas de longitud y desviación (ángulo respecto al tramo anterior).

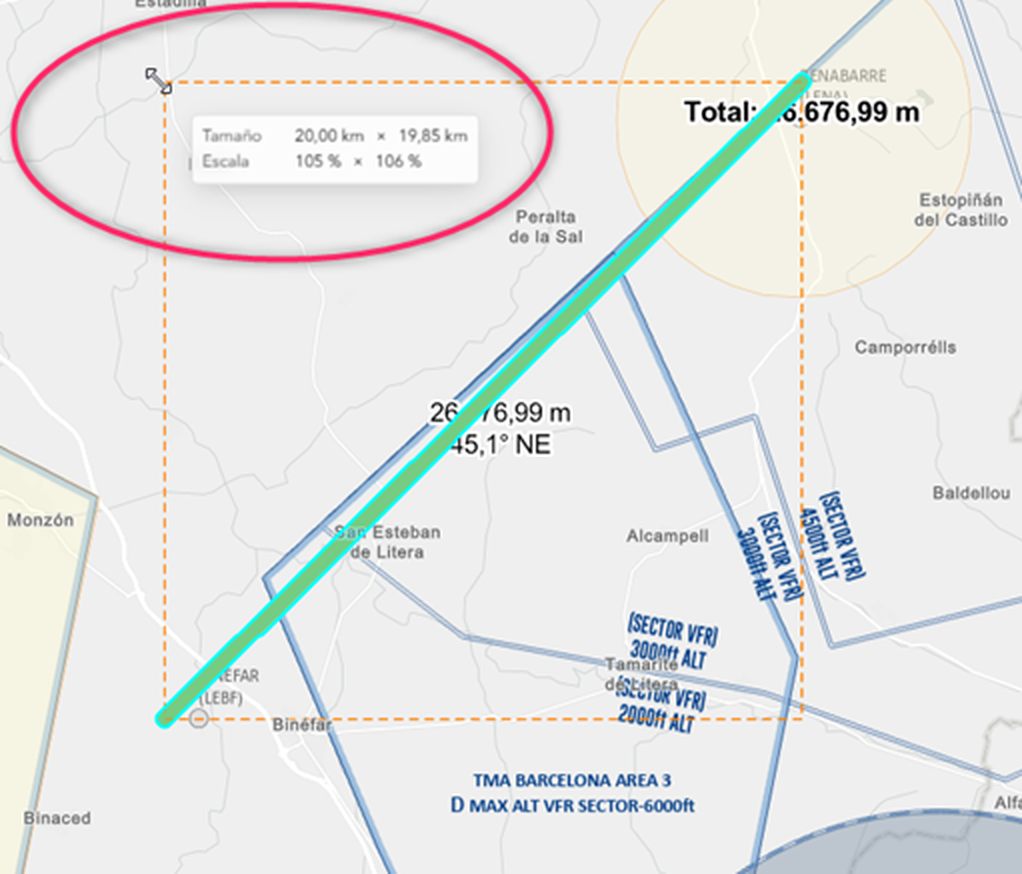

- Desplazamiento y modificación de la medida: Una vez finalizado el dibujo, éste se puede seleccionar haciendo clic
en alguno de los tramos. Se puede desplazar el dibujo arrastrando por el mapa el cursor
, o modificar la geometría del dibujo manteniendo pulsado el botón izquierdo del ratón en uno de los vértices y arrastrando al
punto deseado (siguiente imagen).
2.12.6. Dibujar
Mediante esta herramienta el usuario puede dibujar geometrías en el mapa. Las opciones de dibujo son:
- Dibujo libre
- Dibujar geometría por coordenadas

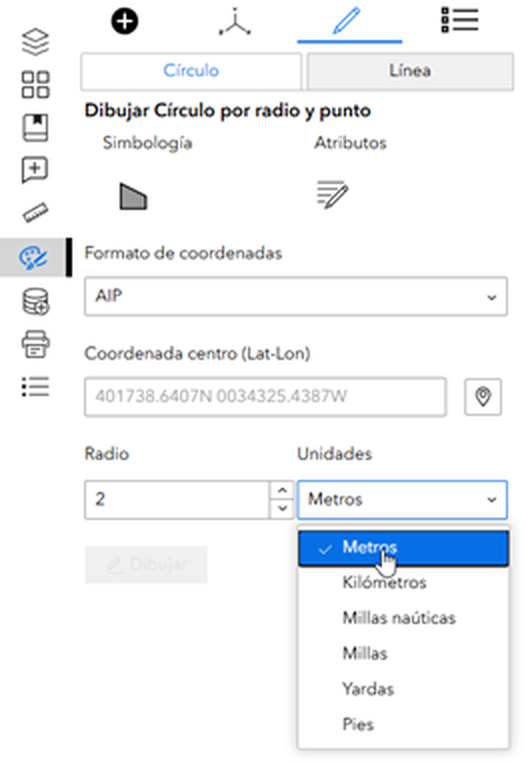

- Dibujar geometría por distancia, ángulo, radio
También puede consultar y gestionar los dibujos creados consultando el Listado de dibujos.
1.
Dibujo libre
Permite dibujar geometrías y etiquetas de texto de forma libre, sin tener que introducir datos de referencia para posicionar o dimensionar el dibujo.
Cómo realizar una dibujo libre:
- Seleccione uno de los tipos de geometría disponibles:

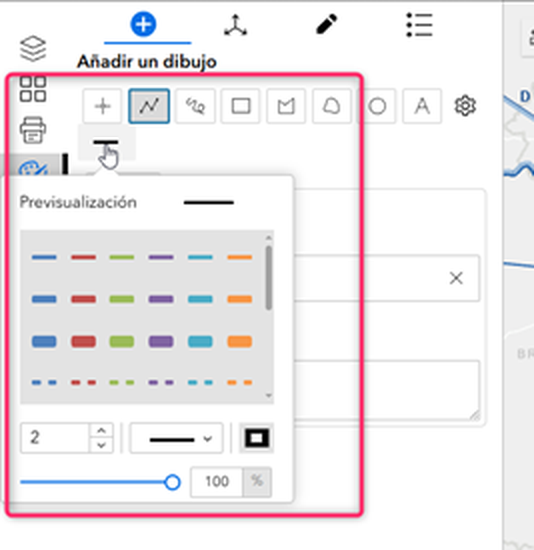

- (Opcional) seleccione la simbología con la que desea que se dibuje en el mapa (por defecto: línea o polígono gris).
- (Opcional) En el formulario inferior, se puede dar un nombre y una descripción al dibujo (por defecto "Mi Grafico").
-

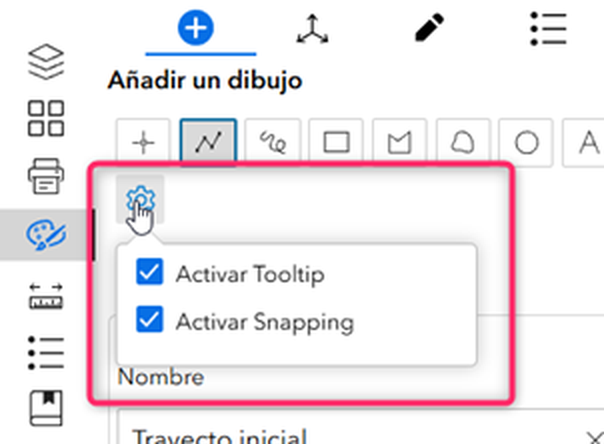

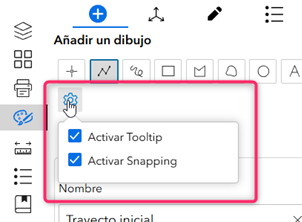

(Opcional) En la rueda
seleccione:
- Activar tooltip: Mientras se está dibujando, muestra al lado del puntero del ratón las medidas de longitud o área y desviación (ángulo respecto al tramo anterior). Por defecto activado.
- Activar snapping: permite usar como referencias vértices o bordes de otros gráficos cercanos para dibujar el gráfico.
- Realice el dibujo en el mapa haciendo clic en los puntos deseados según la geometría escogida.
-
En el listado de dibujos
aparecerá una fila nueva con el nuevo gráfico.

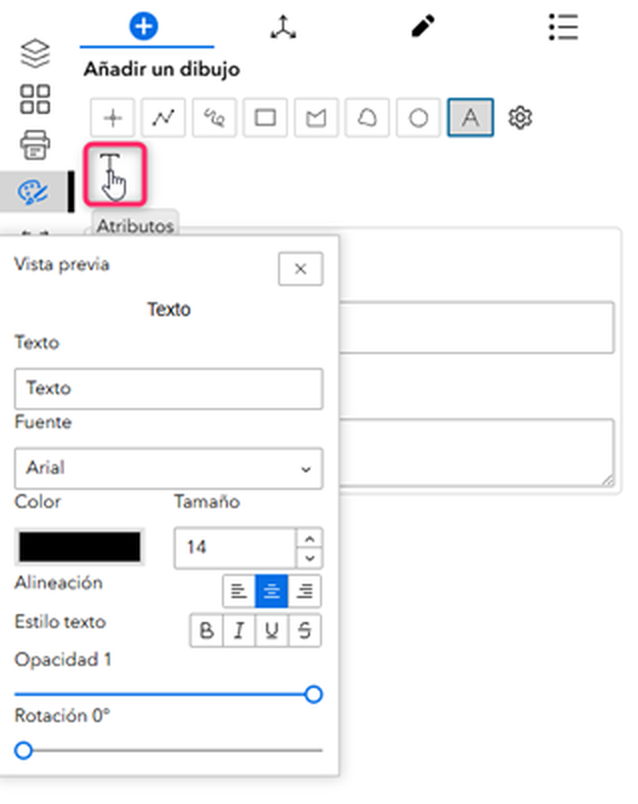

Si el tipo de gráfico seleccionado es una etiqueta de texto, para escoger el formato haga clic en el botón
:
2.
Dibujar geometría por coordenadas:
Permite dibujar geometrías tipo punto, línea o polígono, a partir de una lista de coordenadas proporcionadas por el usuario.
Cómo realizar una dibujo por coordenadas:
- Seleccione uno de los tipos de geometría disponibles (punto, línea o polígono)

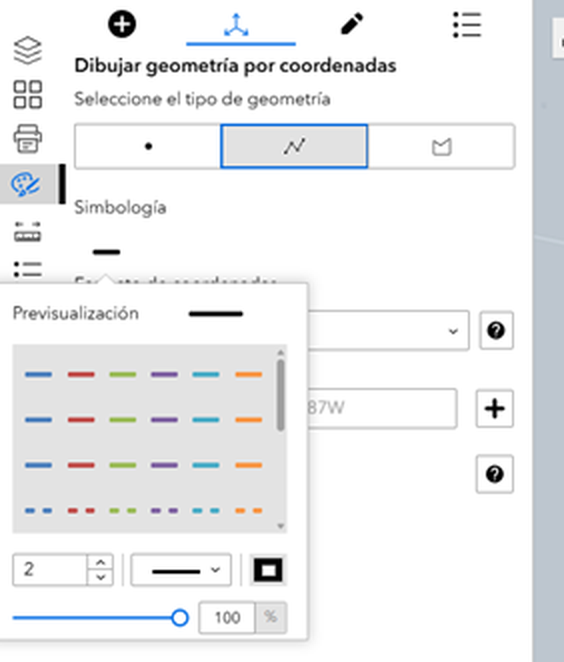

- (Opcional) Seleccione la simbología con la que desea representar el dibujo en el mapa (por defecto: línea o polígono gris).
-
Seleccione el formato en el que va a introducir las coordenadas entre los siguientes formatos (por defecto AIP):
- AIP: Latitud en formato ggmmssN/S y longitud en formato gggmmssW/E, separadas por un espacio. Ejemplo: 401738.6407N 0034325.4387W
- Grados decimales (DD). Ejemplos: 40.0022N 0.4304W; 40.0022; -0.4304
-
En el cuadro Añadir coordenada, introduzca una a una cada pareja de coordenadas latitud-longitud de los puntos o vértices del dibujo que
desea realizar. Después de introducir cada pareja, pulse el botón
para que aparezcan en la lista de coordenadas del dibujo. El orden en el que se han introducido las coordenadas será el
orden en el que se representarán en el mapa.
- (Opcional)Active/Desactive la casilla Geodésicas para dibujar líneas geodésicas o líneas proyectadas, respectivamente. Por defecto activada.
-
Haga clic en el botón
para representar el dibujo en el mapa.
-
En el listado de dibujos
aparecerá una fila nueva con el gráfico que acabamos de dibujar.
También puede introducir las coordenadas desde un fichero .txt mediante el botón
. Para ello, el fichero debe contener los pares de coordenadas separados en diferentes líneas, en notación
AIP o grados decimales (DD). Ejemplo:
405954N 0034659W
403757N 0041619W
401329N 0043407W
400626N 0033626W
3.
Dibujar geometría por distancia, ángulo, radio
Seleccione Círculo para realizar un Círculo por radio y punto, o Línea para dibujar una Línea por rumbo y distancia:
Cómo dibujar círculo por radio y punto:
La herramienta Círculo por radio y punto permite dibujar círculos a partir de las coordenadas de un punto central y la medida de radio del círculo.
- (Opcional) Escoja la simbología con la que desea representar el gráfico en el mapa (por defecto: círculo gris).
- (Opcional) En Atributos, proporcione un nombre y una descripción al dibujo (por defecto "Mi Grafico").
- Seleccione el formato en el que va a introducir las coordenadas entre los siguientes formatos (por defecto AIP):
- AIP: Latitud en formato ggmmssN/S y longitud en formato gggmmssW/E, separadas por un espacio. Ejemplo: 401738.6407N 0034325.4387W
- Grados decimales (DD). Ejemplos: 40.0022N 0.4304W; 40.0022; -0.4304
-
Introduzca las coordenadas del centro en la casilla de coordenadas o bien seleccione un punto en el mapa, haciendo clic
previamente en el botón
.
- Introduzca el radio y seleccione la unidad de medida en las casillas correspondientes.
-
Pulse el botón
para representar el dibujo en el mapa.
-
En el listado de dibujos
aparecerá una fila nueva con el nuevo gráfico.
Cómo dibujar línea por rumbo y distancia
La herramienta Rumbo y Distancia permite dibujar líneas o polilneas introduciendo sus segmentos a partir de las coordenadas de un punto inicial y las medidas de rumbo y distancia correspondientes.
- Seleccione el tipo de geometría (línea o polilínea), mediante el selector:
- (Opcional) En Atributos, proporcione un nombre y una descripción al dibujo (por defecto "Mi Grafico").
- Seleccione el formato en el que va a introducir las coordenadas entre los siguientes formatos (por defecto AIP):
- AIP: Latitud en formato ggmmss N/S y longitud en formato gggmmss W/E, separadas por un espacio. Ejemplo : 401738.6407N 0034325.4387W
- Grados decimales (DD). Ejemplos : 40.0022N 0.4304W; 40.0022; -0.4304
-
Defina el punto inicial:
En el cuadro Coordenada inicial, introduzca las coordenadas del punto inicial
de la línea o bien seleccionar un punto en el mapa, haciendo clic previamente en el botón
.
- (Opcional)Active/Desactive la casilla Geodésicas para dibujar líneas geodésicas o líneas proyectadas, respectivamente. Por defecto activada.
- Añada el primer segmento: Introduzca el rumbo desde el punto inicial y la distancia que debe tener el segmento y a continuación haga clic en el botón Dibujar (o botón Añadir, si es una polilínea).
- Dibuje una polilínea (varios segmentos): Para continuar la línea con nuevos segmentos, añada un nuevo par de valores de rumbo y distancia . Cada nuevo segmento se dibuja tomando como punto inicial el extremo del segmento anterior.
- Finalice el dibujo: Cuando haya dibujado todos los segmentos, confirme para cerrar la polilínea haciendo clic en el botón Finalizar.
-
En el listado de dibujos
aparecerá una fila nueva con el nuevo gráfico.
Al confirmar, la herramienta calculará automáticamente el punto final del segmento y lo dibujará sobre el mapa.
Repita este proceso tantas veces como segmentos desee añadir.
La aplicación irá construyendo la polilínea acumulando cada tramo sucesivo.
El resultado será una línea compuesta por todos los rumbos y distancias introducidos.
4.
Listado de dibujos
Al abrir el listado de dibujos aparece una lista con todos los gráficos dibujados por el usuario, en la que en cada fila aparece el nombre de cada uno junto a una serie de herramientas que se pueden ejecutar individualmente para cada dibujo. Estas herramientas permiten realizar las siguientes acciones:
-
Activar/Desactivar visibilidad del dibujo
-
Zoom al dibujo
-
Buffer
-
Editar: para modificar la simbología, nombre y descripción del dibujo
Eliminar el dibujo
Importante: Estos gráficos se guardan en la memoria caché del navegador. Cuando esta se borra, desaparecen los dibujos de la lista.
Otras funcionalidades del listado:
Ordenar: Los dibujos pueden reorganizarse arrastrándolos hacia arriba o hacia abajo dentro de la lista del panel izquierdo. El orden de la lista determina la prioridad de visualización: cuando dos dibujos se superponen, el que aparece más arriba en la lista se muestra en primer plano.
Barra de herramientas inferior
(las funcionalidades de esta barra de herramientas se aplicarán a todos los dibujos de la lista que se hayan seleccionado con
).
Permite las siguientes operaciones:
-
Zoom al área que engloba los gráficos seleccionados.
-
Hace una copia de los elementos seleccionados.
-
Elimina los elementos seleccionados.
-
Proporciona un listado de coordenadas de los vértices de los dibujos seleccionados.
-
Permite realizar las operaciones de unión, diferencia, intersección y recorte entre gráficos seleccionados.
-
Exportar gráficos seleccionados. Formatos de salida: EsriJSON, GeoJSON.
-
Importar gráficos seleccionados. Formatos de entrada: EsriJSON, GeoJSON.
2.12.7. Agregar datos
Agregar datos permite agregar al mapa datos externos a la aplicación desde una URL o a través de la búsqueda de información de interés en el servicio de Arcgis Online.
- Agregar datos desde URL: Esta opción le permite agregar servicios al mapa. Siga los siguientes pasos:
-
Haga clic en el botón
o el botón
para cargar datos nuevos. Aparecerá una ventana emergente con las opciones disponibles para agregar datos.
- Seleccione la pestaña URL en la parte superior de la ventana Agregar datos.
- Seleccione el tipo de origen de datos e introduzca la dirección URL en el cuadro de texto.
- Haga clic en Agregar para agregar los datos al mapa. La capa agregada aparecer también en la lista de capas. Se admiten los siguientes tipos a través de la dirección URL:
- Servicio web deArcGIS Server
- Servicio web de WMS OGC
- capa KML
- Feed GeoRSS
- Capa CSV
- Capa GeoJSON
- Agregar datos desde el servicio ArcgGIS Online: Esta opción le permite conectarse y cargar datos procedentes de fuentes de datos de SIG on-line proporcionadas por ArcGIS Online. Para ello:
-
Haga clic en el botón
o el botón
para cargar datos nuevos. Aparecer una ventana emergente con las opciones disponibles para agregar datos.
- Seleccione la pestaña Buscar en la parte superior de la ventana Agregar datos.
- Introduzca en el cuadro de texto el criterio de búsqueda según el tipo de información que desea agregar.
-
Si lo desea, utilice el filtro
situado a la derecha del cuadro de texto para seleccionar el tipo de datos que quiere agregar.
-
Seleccione entre los resultados los datos que desea agregar y haga clic en el botón
. La capa agregada aparecerá también en el listado de capas.
2.8. Imprimir
El botón
permite imprimir el mapa actual en diferentes formatos de salida.
Hacer clic en el botón Imprimir si se desea imprimir con la configuración por defecto.
La configuración por defecto tiene los siguientes valores:
- Dimensiones: 800x1000 pxeles
- Extensión del mapa: Extensión de mapa actual
- Título: Mapa InsigniaVFR
- Formato: PDF
- Con leyenda
- Unidad de barra de escala: millas terrestres
- Calidad de impresión: 96 dpi.
Para modificar los parámetros anteriores:
- Seleccione la plantilla para configurar las dimensiones y orientación del documento. Las opciones disponibles son:
- Personalizada (Valor por defecto. Permite introducir las dimensiones horizontal y vertical en pxeles)
- A4 Landscape (orientación horizontal)
- A4 Portrait (orientación vertical)
- A3 Landscape (orientación horizontal)
- A3 Portrait (orientación vertical)
- Título: Escriba un título para el mapa en el cuadro de texto título.
- Seleccione el formato que desee para el mapa exportado. Las opciones disponibles son:
- JPG
- PNG32
- Seleccione el formato que desee para el mapa exportado.
- Seleccione Extensiones de impresión de mapas para seleccionar el área del mapa que desea imprimir:
- Extensión del mapa actual para que la escala se ajuste para dar cabida a la extensión de mapa actual en el mapa impreso.
- Escala del mapa actual para que el mapa impreso mantenga su escala manteniendo el punto central del mapa existente en pantalla.
- Establecer escala del mapa: Proporcione en el cuadro de texto la nueva escala a la que se quiera ajustar el mapa impreso. Se mantiene el punto central del mapa existente en pantalla.
- Autor y Derechos de autor: Esta información se ñadir al mapa impreso.
- Incluir leyenda: Active la casilla de verificación para visualizar la leyenda en el mapa impreso.
- Calidad de impresión: permite actualizar la resolución del mapa impreso. Proporcione un valor actualizado para DPI (puntos por pulgada) en el cuadro de texto.
En funciones avanzadas:

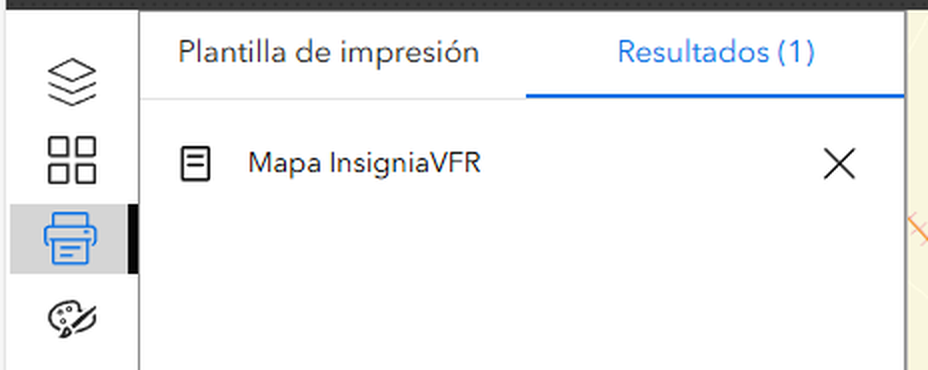

Una vez que se hayan configurado los valores anteriores, haga clic en el botón Imprimir para obtener el documento. Al completar el trabajo de impresión, en la pestaña superior Resultados se muestra un vínculo que lleva a la salida impresa.
2.12.9. Leyenda
Haga clic en Leyenda para visualizar la lista de etiquetas y símbolos para las capas del mapa que tienen visibilidad activada. Se muestra siguiendo el orden de capas de la lista de capas:
